SW150-3436-SO
특수스핀들(시험기용 스핀들)
삼우에서 제작하는 스핀들은 3,000rpm~125,000rpm까지 고속으로 사용할 수 있는 정밀 스핀들입니다.
공작기계, 원통연삭기, 조각기, LCD유리그라인딩, 자동차유리 그라인딩은 물론이고 목공기계, 흑연가공기계, 치아가공기계, 반도체 홀 기판 가공 등 산업전반에 걸쳐 적용이 가능한 주문 제작형 스핀들입니다.
삼우 스핀들의 특징은 저진동과 고강성입니다.
진동을 최소화하기위해 조립 전에는 축 발란싱 작업, 조립 후에는 필드발란싱 작업까지 두 번의 발란싱 작업을 진행하고 있습니다.
또한 네 번의 열처리 과정을 거치는 축은 웬만한 충돌에도 버틸 수 있는 높은 강성을 가지고 있습니다.
사양
| Housing diameter(Ø) | Ø150 |
|---|---|
| Housing material | stainless steel |
| Rated power(S1)kw | 36 |
| Max speed(rpm) | 34,000 |
| Max frequency(Hz) | 1,140 |
| Rated speed(rpm) | 34,000 |
| Rated torque(Nm) | 10.2 |
| Rated current(A) | 72 |
| Motor poles | 4 |
| Tool change | manual |
| Tool interface | Straight |
| option | Rpm monitoring sensor |
| Cooling system | water /oil |
| Bearing lubrication | oil-air |
| Weight(kg) | 40 |

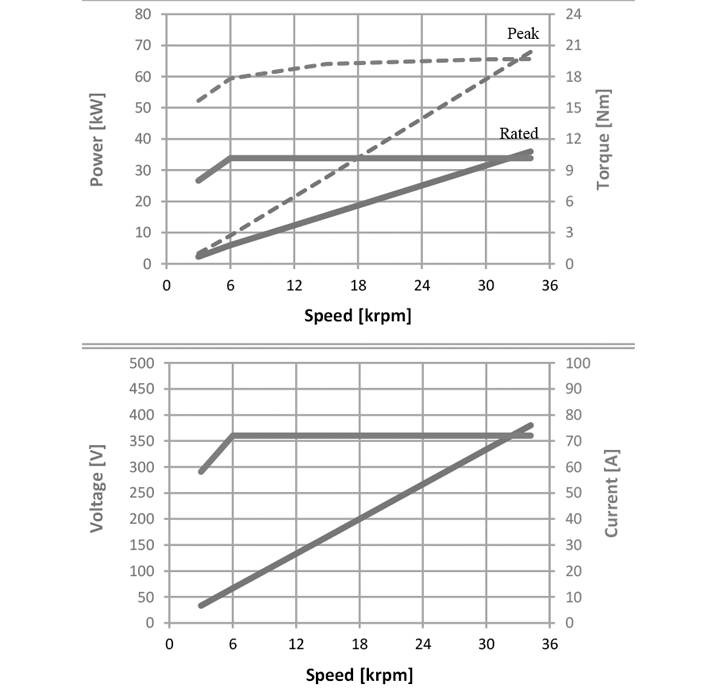

파워&토크곡선
도면
